据DSCC分析师们的最新市场报告预测，到2027年，全球microLED显示器市场规模将达到13.8亿美元1，相比当前9.5亿美元2的估计市场规模，将实现显著增长。此外，其他行业分析师们也一致认为，市场对小型化、高效节能显示器的需求将继续推动显示器行业专注于在未来5-8年内实现microLED商业化。

MicroLED显示器具有许多优点，不仅提供高亮度和对比度、宽色域及低能耗，而且比OLED更耐久，在宽视角下具有一致的外观，并提供超高的图像分辨率。然而，microLED制造商们如何解决巨量转移工艺和生产良率低等问题？这些问题目前仍然阻碍着microLED进入大众市场的可行性。本篇文章将重点探讨该领域内的一些最新发展成果和技术，这些新成果和技术正在推动microLED显示器向前发展。

MicroLED技术在微型显示器中的应用

MicroLED显示器已经开始在智能手表、AR/VR设备等产品上迅速普及。其中一个显而易见的原因在于MicroLED显示器的微小尺寸（通常仅为50微米左右）。与此同时，它们的高亮度和能源效率对于这些应用而言也是显著的优点。智能眼镜和AR/MR设备在透明表面上显示图像，用户可以看到背景环境和环境照明。microLED的高亮度提供更佳的对比度和可视性。此外，microLED显示器的超高分辨率对于任何近眼显示（NED）设备而言也是极大的优势。

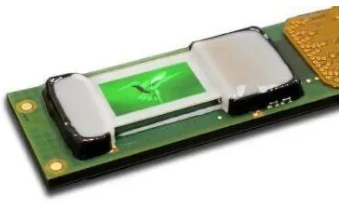

▲来自Plessy的microLED微型显示器（图片©Plessy Semiconductors）

MICLEDI Microdisplays公司最近在AR眼镜领域取得了一项最新进展。他们开发出了配备内置微镜头的microLED设备，能够实现像素级光束成形。到目前为止，他们已经向其客户提供配备内置微镜头的绿色和蓝色microLED测试套件，到2022年底推出红色测试套件。这些设备“为基于波导技术的AR眼镜提供多种好处，包括：

• 提高功率效率——通过将光线聚焦在目标波导锥内

• 最佳波导耦合——通过可控制的色散补偿为AR系统集成和图像质量改进提供额外的灵活性

• 像素缩放至亚3.0微米间距——具有高度再现的光束形状性能。”3

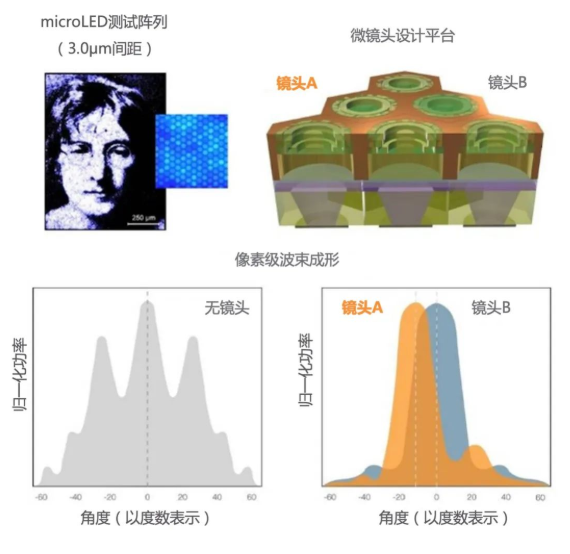

▲使用显微镜头进行的像素级光束成形示例（右图），与来自标准microLED阵列更为分散的光束（左图）进行比较（图片©MICLEDI）

MicroLED显示屏进入我们的客厅？

几年前，Samsung Display公司推出了the Wall电视，为行业设定了大尺寸microLED显示屏标准。现在，该公司针对高端住宅市场推出了一款名为“the Wall All-In-One”的产品。Wall All-In-One去年已经在美国丹佛（Denver）举行的CEDIA博览会上正式亮相，该产品经过专门设计，现场安装人员在数小时内完成了安装，它配备所有必要的零件和配件，无需大量的结构支撑或通风系统，这“使得拥有旧技术LFT电视墙的商业客户可以轻松升级至最新且最佳的电视性能。”4

这款Wall系列电视机配备110英寸显示屏，售价为15.5万美元，这显然并不在普通消费者的可承受范围内，但已经在商业和小型企业客户中引起了较大关注。此外，在CEDIA博览会上，参观者们还看到了来自LG Display（136英寸）和索尼（220英寸）的巨型microLED屏幕。

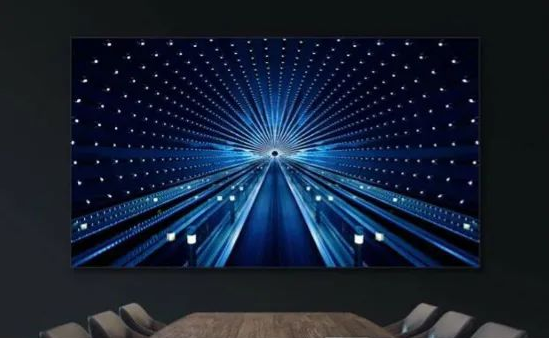

▲三星的Wall All-In-One 14英寸microLED显示器型号（图片© Samsung）

MicroLED显示屏应用于汽车行业

车载显示行业一直在探索microLED显示屏的应用，其提供与OLED显示屏相当甚至更高的亮度，且耐久性比OLED显示屏更佳。亮度对于车载显示屏而言是关键，必须在无论夜间还是阳光直射的所有环境照明条件下都具有可读性。举例来说，PlayNitride推出了一款新型11.6英寸24:9 2480 x 960 (228 PPI)车载microLED显示屏，亮度为1000尼特。

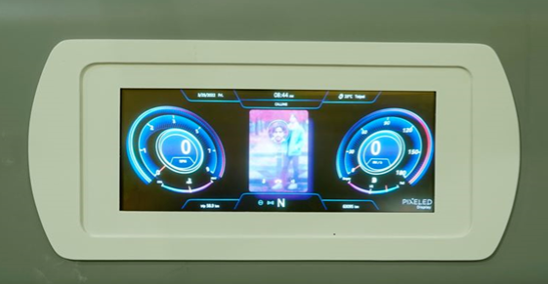

▲PlayNitride的microLED车载显示器在2022年5月的SID显示周（Display Week）活动上展出（图片来源）

巨量转移挑战

• 静电转移。转移头释放静电，从载体基板拾取microLED，然后将它们释放到目标基板。多个转移头可以组合成一个静态转移头阵列，用于同时移动大量microLED。
• 激光转移。激光束可用于将大量microLED从原始基板快速转移到目标基板上。激光转移具有多种不同的方法，包括Uniquarta公司的激光选择性释放技术（LEAP）和QMAT公司的雷射定址释放法（BAR）激光转移释放。激光方法的一个优点在于与microLED无机械接触，降低了转移过程中的损坏风险。
• 流体组装。在这种工艺过程中，数百万个microLED悬浮在一种流体中，该液体经过一个“布满陷阱点（井）阵列的基板上，排列成显示像素……一旦microLED固定下来，悬浮液将被迫使流动经过基板，将设备推过表面并越过陷阱点。由于microLED和陷阱点数量巨大，每秒钟都会随机发生许多组装尝试。因此，随机组装是大规模并行进行的，并且进展速度非常快。”5

•

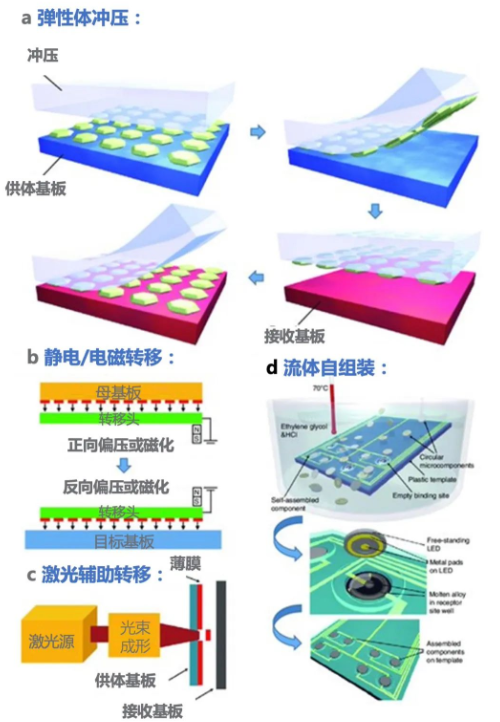

▲不同的microLED巨量转移方法之比较（图片来源）

当microLED被沉积到阵列之后，下一步则是进行检测以识别任何缺陷，包括microLED亮度或色度不一致、死像素及其他问题。这些缺陷可能导致显示器具有可觉察的不均匀或斑点外观。要准确检测数以百万计的microLED微小像素，需要一种能够执行极其精确测量的高分辨率解决方案。
